VERIFICHE E PERIZIE STRUMENTALI SU IMPIANTI FOTOVOLTAICI ED ELETTRICI


Si eseguono Verifiche Tecniche e Perizie (anche per controversie legali come CTP) su impianti fotovoltaici di qualsiasi potenza in bassa tensione e media tensione. L'analisi delle performance dell'impianto fotovoltaico sono eseguite con strumentazione di ultima generazione ed altamente specialistica. Siamo in grado di eseguire misure specialistiche su moduli, inverter (anche centralizzati fino ad 1 MWp), cablaggi elettrici DC e AC e componentistica di protezione. Per la gamma completa dei servizi offerti dal nostro team di ingegneri scaricare la nostra brochure aziendaleSiamo in grado di eseguire le seguenti analisi specialistiche sul vostro impianto fotovoltaico:

L'analisi con termocamera ad infrarosso sta assumento sempre maggiore rilevanza nell'ambito delle verifiche tecniche sugli impianti fotovoltaici. Ma cosa è possibile rilevare tramite questa analisi dei moduli fotovoltaici? Quando una cella non funziona o non genera energia perché non sta ricevendo le radiazioni solari, potrebbe essere polarizzata inversamente. Si comporterà quindi come se stesse effettuando una carica anziché come un generatore, il che potrebbe comportare un'elevata dissipazione di calore. Questa situazione è facilmente individuabile con l'impiego di una termocamera. Le nostre analisi termografiche sono eseguite in alta risoluzione con tecnologia FLIR - MSX per un maggiore dettaglio dei difetti.

I pannelli fotovoltaici possono essere ispezionati con una termocamera dalla parte anteriore o posteriore del pannello. Quest'ultimo tipo di ispezione presenta il vantaggio di evitare problemi connessi ai riflessi solari o ai riflessi dovuti alla bassa radianza associata alla superficie cristallina del pannello o ad una scatola di giunzione posteriore difettosa. In ogni caso, la termografia consente di identificare rapidamente e a distanza i pannelli con punti caldi. Quindi di procedere rapidamente alla soluzione di problematiche relative a perdite di produzione tramite riparazione o sostituzione dei moduli fotovoltaici difettosi.



La caratteristica (o curva) I-V (Tensione-Corrente) rappresenta una sorta di “carta d’identità” di un modulo fotovoltaico o di una cella solare. Con la caratteristica I-V del modulo, il costruttore fornisce informazioni relative alla corrente di corto circuito, alla tensione a vuoto ed alla generazione di potenza. L’analisi della caratteristica I-V consente la rilevazione sul campo dei principali parametri caratteristici sia di un singolo modulo sia di stringhe di moduli. Da questa analisi si ottiene la curva caratteristica I-V corrente/tensione, da cui si ricava l’effettiva potenza massima del modulo (PMPP). Quindi è facile accorgersi della presenza di un modulo difettoso.



Il collaudo dell'impianto fotovoltaico rappresenta la prova completa del corretto funzionamento del vostro impianto fotovoltaico. Tramite la prova di collaudo viene in particolare verificato il corretto funzionamento/rendimento dell'inverter fotovoltaico, il corretto rendimento delle stringhe di moduli fotovoltaici, il corretto collegamento dei moduli nella formazione delle stringhe fotovoltaiche e tutti i parametri di rete necessari al corretto funzionamento dell'impianto fotovoltaico. L'analisi avviene collegamendo idonea strumentazione all'impianto, come nella figura seguente, tramite la rilevazione della radiazione solare al momento del test e tutti i parametri elettrici come tensione e corrente DC e AC. Alla fine del test di collaudo la sofisticata strumentazione utilizzata è in grado di indirizzare la ricerca della problematica verso uno dei componenti dell'impianto fotovoltaico al fine di approfondire tramite ispezione con termocamera o misuratore di curva I-V dei moduli fotovoltaici.


Siamo in grado di offrire il servizio di Elettroluminescenza di moduli e stringhe fotovoltaiche ad alta risoluzione per una facile individuazione dei moduli fotovoltaici affetti da fenomeno di degrado da effetto PID (Potential Induced Degradation), rotture bus di connessione celle, fratture di cella (cracks), diodi di bypass moduli danneggiati e molto altro ancora. Il test è da ritenersi positivo solo per i moduli che dimostrano una distribuzione uniforme della corrente.  Inviando in un modulo fotovoltaico una corrente in contropolarizzazione, si ottiene una lieve emissione di luce, nella regione dell’infrarosso dello spettro elettromagnetico. È possibile fotografare questo fenomeno attraverso una fotocamera che è stata appositamente modificata per questo utilizzo con visone IR. Poiché la radiazione infrarossa emessa dal sole è molto superiore di quella di una cella solare, questo tipo di analisi può essere eseguita solo durante le ore notturne.




In alcuni casi la problematica del vostro impianto fotovoltaico si presenta soltanto in alcuni momenti della giornata e molto probabilmente può essere causata da parametri di rete elettrica pubblica fuuori standard che causano, per esempio, lo spegnimento del vostro impianto, con conseguente perdita di produzione di energia. In questi casi risulta necessario eseguire un monitoraggio dell'impianto FV e della rete elettrica nel tempo, tramite apposista strumentazione, per alcuni giorni. In questo modo si può approfondire la ricerca del problema nel tempo, tramite analisi dei grafici rappresentativi, per esempio, della tensione di rete pubblica.

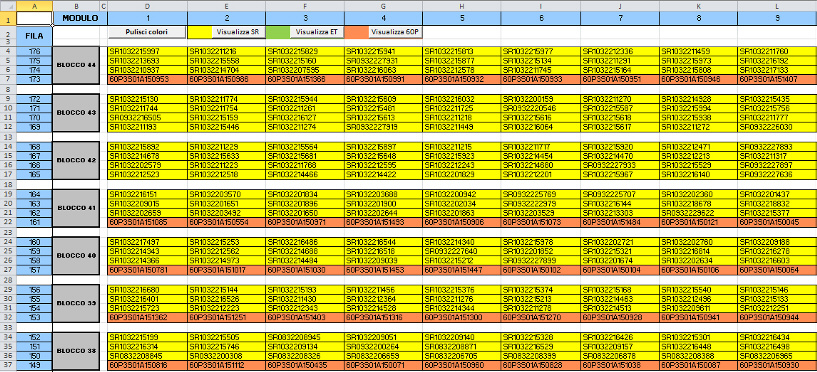

  • Eseguiamo la mappatura georeferenziata dei codici seriali dei moduli dell'impianto fotovoltaico utile per verifiche GSE e controlli periodici di integrita' dell'impianto.
Per qualsiasi taglia di impianto fotovoltaico eseguiamo il rilievo in tempi molto rapidi dei codici matricola (seriali) dei moduli fotovoltaici. Questo supporto si può rivelare utile in occasione di verifiche da parte del GSE in merito agli incentivi statali. Viene prodotta una mappa georeferenziata (quindi con la posizione esatta del modulo ed il suo seriale) dell'intero impianto.




CONTATTACI PER LA VERIFICA DEL TUO IMPIANTO FOTOVOLTAICO

Siamo a disposizione di privati e installatori per le verifiche tecniche ispettive e la redazione di perizie anche per uso legale (CTP). Contattaci info@st-ingegneria.com


Attenzione: in data 07/11/2011 il CEI ha pubblicato (già in vigore) la variante V1 alla Guida CEI 82-25.

La Variante 1 alla Guida CEI 82-25 contiene gli aggiornamenti resi necessari dall'evoluzione normativa e legislativa.
In particolare sono state introdotte, tra le altre, le seguenti modifiche principali:
  • aggiornato l’articolo che riguarda il controllo qualitativo dei moduli fotovoltaici;
  • aggiunta la valutazione delle prestazioni degli impianti fotovoltaici in potenza e in energia;
  • aggiunte alcune precisazioni all’articolo riguardante gli impianti fotovoltaici in locali ad accesso pubblico con rischio incendio.

Sottolineamo quindi l'importanza della conformita degli strumenti utilizzati per le verifiche tecniche sui moduli fotovoltaici alle nuove norme CEI 82-25 variante V1 e che eventuali misure condotte con strumenti NON conformi comporterà l'esecuzione di misure NON conformi alla normativa vigente. Quindi le verifiche non risulteranno utilizzabili per eventuali fini legali o di richiesta riparazione/sotituzione in garanzia verso la casa produttrice.
